Productdetails:
|
| Materiaal: | Koolstofstaal | Grootte: | 1/2“ - 48“ (DN15-DN1200) |
|---|---|---|---|
| Oppervlaktebehandeling: | Gegalvaniseerd heet/Zwarte | Toepassing: | Sluit Pijpen aan |
| Norm: | DIN, JIS, ANSI, ASME, GB | Dikte: | 2mm50mm |
| Markeren: | Het T-stuk van de de Pijpmontage van ASME B16.9,De Montaget-stuk van de Koolstofstaalpijp,Heet Gegalvaniseerd Koolstofstaal Gelijk T-stuk |
||

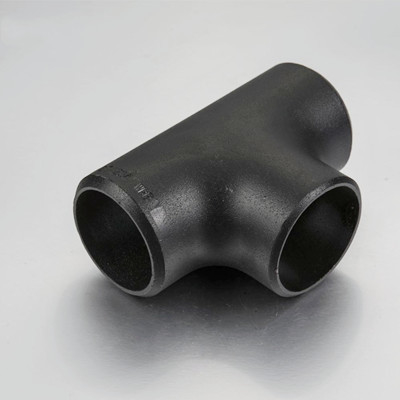

Het koolstofstaalt-stuk is een soort pijpmontage. Er zijn over het algemeen twee categorieën. Men is gelijk diametert-stuk, met dezelfde diameter op zowel einden, als de takpijp met verschillende diameter van andere twee wordt genoemd verminderend T-stuk, en andere vermindert T-stuk.
De vertegenwoordiging van koolstofstaalt-stuk is als volgt: bijvoorbeeld, van het T-stukmiddelen van „T3“ verwijst het gelijke de diametert-stuk met een buitendiameter van 3 duim, „T4“ × vier × 3,5 „naar een verminderend T-stuk met dezelfde diameter van vier duim en de verminderende diameter van 3,5 duim.
Verbinding: Stuiklas
Materiaal: Koolstofstaal - ASTM A234 WPB
Technieken: Gemaakt van Staalpijp of Staalplaat
Muurdikte: STD, SCH40, SCH60, XS, SCH80, XXS
Norm: ANSI/ASME B16.9 DIN2605, 2615, 2616, 2617
Grootte: 1/2“ - 24“ (naadloos) & 4“ - 72“ (naad); DN15 - 1200
Van het het koolstofstaalt-stuk van ASME B16.9 SCH40 DN50 ASTM A234 WPB technisch de gegevensblad zoals hieronder:
| Nominale Diameter | Diepte van Contactdoos | Afmeting van Contactdoos | Muurdikte | Centrum aan Bodem van Contactdoos | |||||
| Cmin | |||||||||
| DN | NPS | Jmin | d1 | 3000LB Sch80 | 6000LB Schl60 | 9000LB xxs | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1/4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1/2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
Het koolstofstaalt-stuk, de parameternorm is over het algemeen: 10# 20# A3 Q235A 20g 20g 16Mn ASTM a234 ASTM A105 ASTM A403, enz.
De buitendiameter strekt zich van 2,5 ″ - 60 ″, van 26 ″ uit - 60 ″ aan gelast T-stuk. De muurdikte is 2860mm.
De drukrangen zijn sch5s, sch10s, sch10, sch20, sch30, sch40s, STD, sch40, sch60, sch80s en XS; Sch80, Sch100, Sch120, Sch140, Sch160, XXS.
Het koolstofstaalt-stuk wordt wijd in binnen- en buitenland gebruikt in belangrijke elektrische centrales, de chemische industrie, de lichte industrie, metallurgie, stedelijke bouw, scheepsbouw, aardgastechniek, voedsel productie, papierfabricage, geneeskunde en andere industrieën.
