Productdetails:
|
| Materiaal: | Koolstofstaal | Verbinding: | Lassen |
|---|---|---|---|
| Grootte: | 1/2“ - 72 ', 1/2“ - 4 8“ | Toepassing: | Sluit Pijpen aan |
| Norm: | DIN, JIS, ANSI, ASME, GB | Dikte: | 2mm50mm |
| Markeren: | STD die 90 Graadelleboog lassen,Koolstofstaal de Pijp van de 90 Graadelleboog,ASME de Montage van de 90 Graadelleboog |
||

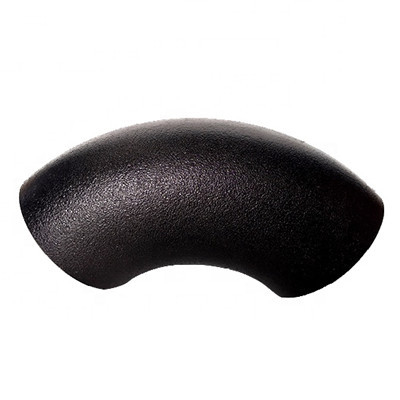

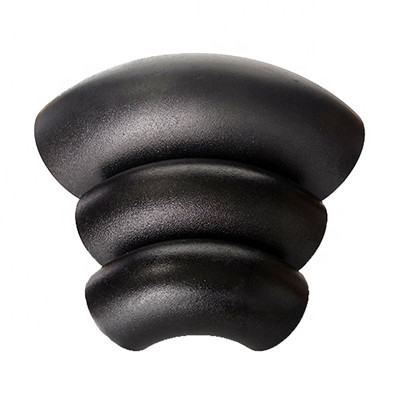

De koolstofstaalelleboog is een pijpmontage die twee pijpen aansluiten aan verschillende pijpdiameters voor leiding. Het productieproces moet een standaardelleboogspatie snijden in een V-vormige elleboog, en dan druk toepassen. Met het vermogen van conventioneel of speciaal het stempelen materiaal, wordt de elleboogspatie direct onderworpen aan misvormingskracht en in de matrijs, misvormd om een elleboog met bepaalde vorm, grootte en prestaties te verkrijgen.
Grootte: 1/2“ - 24“, DN15-DN600
Norm: ASME, ANSI B16.9
Type: 30,45,60,90,180 graad
Materiaal: ASTM A234WPB, A234WPC
Dikte: STD SCH40, XS, SCH80, XXS
ASME B16.9 A234 SCH 40 STD 90 blad van de elleboog het technische gegevens van het Graad1.5d koolstofstaal zoals hieronder:
| Nominale diameter | buitendiameter | Afmeting van centrum om gezicht te beëindigen | Centrum aan centrum afmeting | Terug naar einddimensie | |||||
| 45° | 90° | 180° | 180° | ||||||
| Reeks A | Reeks B | Korte straal | Lange straal | Korte straal | Lange straal | Korte straal | Lange straal | Korte straal | |
| 15 | 21.3 | 18 | 16 | 38 | - | 76 | - | 48 | - |
| 20 | 26.9 | 25 | 16 | 38 | - | 76 | - | 51 | - |
| 25 | 33.7 | 32 | 16 | 38 | 25 | 76 | 51 | 56 | 41 |
| 32 | 42.4 | 38 | 20 | 48 | 32 | 95 | 64 | 70 | 52 |
| 40 | 48.3 | 45 | 24 | 57 | 38 | 114 | 76 | 83 | 81 |
| 50 | 60.3 | 57 | 32 | 76 | 51 | 152 | 112 | 106 | 100 |
| 65 | 76.1 | 76 | 40 | 95 | 64 | 191 | 127 | 132 | 121 |
| 80 | 88.9 | 89 | 47 | 114 | 76 | 229 | 152 | 159 | 159 |
| 100 | 114.3 | 108 | 63 | 152 | 112 | 305 | 203 | 210 | 197 |
| 125 | 139.7 | 133 | 79 | 190 | 127 | 381 | 254 | 262 | 237 |
De koolstofstaalelleboog is een montage van de metaalpijp die de richting van pijpleiding op koolstofstaalpijpleiding verandert. Volgens de hoek, zijn er drie algemeen gebruikte ellebogen: 45 ° en 90 ° 180 °, en andere abnormale hoekellebogen zoals 60 ° zijn ook inbegrepen volgens de behoeften van het project. De methodes van verbinding met de pijpleiding omvatten: direct lassen, flensverbinding, heet-smeltingsverbinding, elektrische fusieverbinding, ingepaste verbinding, contactdoosverbinding enz. Volgens het productieproces, kan het worden verdeeld in: lassenelleboog, het stempelen elleboog, duwelleboog, gietende elleboog, enz.
De koolstofstaalelleboog wordt wijd gebruikt in de chemische industrie, bouw, watervoorziening, drainage, aardolie, de lichte en lichte industrie, koeling, hygiëne, loodgieterswerk, brandbeveiliging, stroom, ruimte, scheepsbouw en andere basisprojecten.
