Productdetails:
|
Productnaam: | De flens van het uiteindelassen | Norm: | GB/ANSI /JIS/DIN |
---|---|---|---|
Dikte: | 12mm58mm | Buitendiameter: | 142020mm |
Binnendiameter: | 152024mm | Draad: | M10-M27 |
Markeren: | OD 14MM de Flens van het Uiteindelassen,58mm het Lassenflens van het Dikteuiteinde,M27 het Lassenflens van het Draaduiteinde |

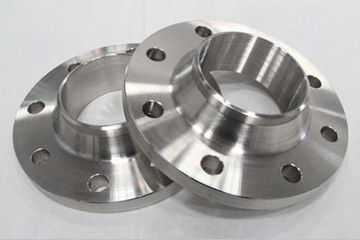

De flens van het uiteindelassen is een soort pijpmontage, dat naar de flens met hals en pijpovergang en de verbinding van het uiteindelassen met pijp verwijst. Het is niet gemakkelijk te misvormen, goed verzegeld en wijd gebruikt. Het heeft overeenkomstige starheid en elasticiteitsvereisten en redelijke uiteindelassen het verdunnen overgang. De afstand tussen de lassenverbinding en de gezamenlijke oppervlakte is groot, en de gezamenlijke oppervlakte is vrij van de misvorming van de lassentemperatuur.
De flens van het uiteindelassen keurt een vrij complexe mondstukstructuur goed, die voor de pijpleiding met grote schommeling van druk of temperatuur of op hoge temperatuur, hoge druk en lage temperatuur geschikt is. Het wordt over het algemeen gebruikt voor de verbinding van pijpleiding en klep met PN groter dan 2.5MPa, en ook voor de pijpleiding die dure, brandbare en explosieve media vervoeren gebruikt.
Flens buitendiameter: 75mm2190mm
Diameter van het centrumcirkel van het boutgat: 50 mm - 2130 mm
De diameter van het boutgat: 11mm30mm
Aantal boutgaten: 4-48
Draad: m10-m27
Flensdikte: 12mm58mm
Pijp buitendiameter: (17.22032mm) B (142020mm)
Flens binnendiameter: (182036mm) B (152024mm)
Theoretisch gewicht van flens: 0.36kg-234.6kg (DN 1800)
1. Koolstofstaal en austenitic roestvrij staalsmeedstukken met nominale druk PN van 0.25mp-1.0mpa voor de flens van het uiteindelassen. Rang I wordt smeedstukken toegestaan.
2. Naast de volgende bepalingen, zullen de smeedstukken met nominale druk PN van 1.6mpa-6.3mpa aan de vereisten van rang II of hierboven voldoen.
3. Als één van de volgende voorwaarden wordt voldaan aan, zal het aan de vereisten van III en Smeedstukken voldoen:
(1) flenssmeedstukken met nominale druk PN ≥ 10.0MPa;
(2) het staalsmeedstukken van het chromiummolybdeen met nominale druk PN > 4.0Mpa;
(3) Ferritic staalsmeedstukken met nominale druk PN > van 1.6Mpa en het werk temperatuur ≤ - 20 ℃.
Van het het Uiteindelassen van roestvrij staalflenzen blad van de flens het technische gegevens zoals hieronder:
De flens van het uiteindelassen | |||||||||||||||||
DN | Buitendiameter van staalpijp | Verbindingsgrootte | Flensdikte | Binnendiameter van flens B1 |
Contactdoos | Flenshals | hoogte | Theoretisch gewicht | |||||||||
Flens buitendiameter | Diameter van het centrumcirkel van het boutgat | De diameter van het boutgat | Aantal boutgaten | draad | B2 | U | N | R | |||||||||
A | B | A | B | A | B | ||||||||||||
10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | 4 | 29 | 1.93 |
25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3.88 |
50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
a. Het plastic van de het pakketb.wove zak van de bellenzak Aangepaste pakket c.Pallet d.
Onze fabriek van de Staalvlakte heeft hoge capaciteit voor productie, is de levertijd 30 dagen voor kleine hoeveelheid, of als u haast voor dat bent, kunnen wij uw het verschepen datum schikken en ontmoeten.
