Productdetails:
|
| Materiaal: | roestvrij staal | Verbinding: | Lassen |
|---|---|---|---|
| Norm: | DIN, ANSI, ASTM, GB | Grootte: | 1/8 " ~2“, 1/2' ~ 6 ' |
| Toepassing: | Chemisch product, Bouw | Verpakking: | Van de Doos/Poly van karton/Wooden de Houten Doos |
| Markeren: | DN10 lasbare Pijpflens,Lasbare de Pijpflens van ASTM B381,2500LBS lasbare Pijpflens |
||

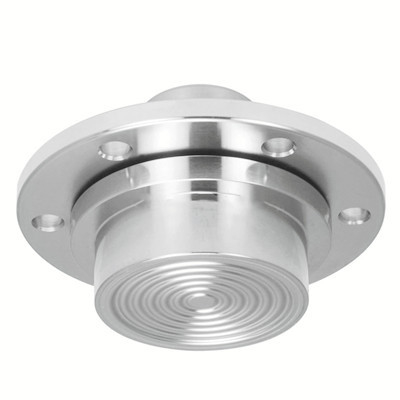

De flens van roestvrij staal pj-SE moet materialen besparen. Zijn structuur is verdeeld in twee delen. Één eind van de pijp wordt verbonden aan de pijp en het andere eind wordt gemaakt in de ring van het uiteindelassen. De flensplaat wordt gemaakt van low-grade materiaal, terwijl het pijpdeel van hetzelfde materiaal zoals de pijp wordt gemaakt.
Grootte: 1/2“ aan 48“
Rang: 304/304L/316/316L
Drukklasse: 150-2500LBS
Norm: ASME B16.5, ASTM A182
Klasse 150 van ASTM B381 DN10-DN600 ASTM16.5 blad van de flens het technische gegevens van Roestvrij staal pj-SE zoals hieronder:
| Nominale grootte | Verbindingsgrootte | Flensdikte | Afmeting van het verzegelen oppervlakte | voeringsdikte | |||||
| Flens buitendiameter | De diameter van de centrumcirkel | De diameter van het boutgat | Aantal boutgaten | D | dl | Convexe oppervlakte | |||
| 40 | 130 | 100 | 14 | 4 | 14 | 80 | 30 | 3 | 2 |
| 50 | 140 | 110 | 14 | 4 | 14 | 90 | 45 | 3 | 2 |
| 65 | 160 | 130 | 14 | 4 | 14 | 110 | 60 | 3 | 2 |
| 80 | 190 | 150 | 18 | 4 | 16 | 128 | 75 | 3 | 2 |
| 100 | 210 | 170 | 18 | 4 | 16 | 148 | 95 | 3 | 2 |
| 125 | 240 | 200 | 18 | 8 | 18 | 178 | 110 | 3 | 2 |
| 150 | 265 | 225 | 18 | 8 | 18 | 202 | 130 | 3 | 2 |
| 200 | 320 | 280 | 18 | 8 | 20 | 258 | 190 | 4 | 2 |
| 250 | 375 | 335 | 18 | 12 | 22 | 312 | 235 | 4 | 2 |
| 300 | 440 | 395 | 22 | 12 | 22 | 365 | 285 | 5 | 3 |
| 350 | 490 | 445 | 22 | 12 | 22 | 415 | 330 | 5 | 3 |
De flens van roestvrij staal pj-SE kan kosten besparen. Wanneer het materiaal van pijp speciaal is en de prijs duur is, zijn de kosten om flenzen van hetzelfde materiaal te lassen hoog. Het is geschikt voor bouw en kan het ongemak van de overeenkomstige gaten van de flensbout tijdens verbinding bewaren.
De flens van roestvrij staal pj-SE wordt wijd gebruikt op de gebieden van de pijpleidingstechniek zoals zich het verwarmen, het verwarmen, watervervoer, de chemische industrie, aardgas, hitte, behandeling van afvalwater, waterbron, brug, staalstructuur, zeewatervervoer en het opstapelen.
