Productdetails:
|

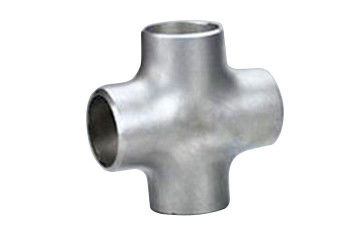

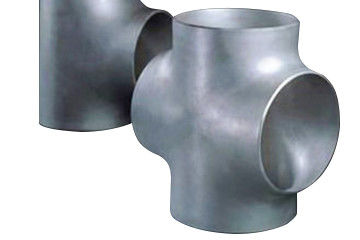

| Productnaam:: | Het lassenkruis van het roestvrij staaluiteinde | Grootte:: | Ware grootte |
|---|---|---|---|
| Groottewaaier:: | DN15-DN1200 | Verbindingswijze:: | Lassen, draad, flens |
| Verbinding: | Lassen, Mannetje | Verpakking: | houten geval |
1, het kruis is een pijpschakelaar, die bij de takpijp van de belangrijkste pijp wordt gebruikt. Het dwarst-stuk kan in gelijke diameter en het verminderen van diameter worden verdeeld.
2, de pijpeinden van het gelijke diameter dwarst-stuk zijn dezelfde grootte; de belangrijkste pijpgrootte van het verminderende dwarst-stuk is hetzelfde, en de pijpgrootte van de takpijp is kleiner dan dat van de belangrijkste pijp.
3, het productieproces van het kruis omvatten hoofdzakelijk het hydraulische doen zwellen en het hete drukken.
4, Het hydraulische doen zwellen van het dwarst-stuk moeten een speciale hydraulische pers gebruiken om vloeistof in de buisspatie met dezelfde diameter in te spuiten zoals het dwarst-stuk.
5, de twee horizontale zijcilinders van de hydraulische persbeweging synchroon om de buisspatie uit te drijven, het volume van de buisspatie worden kleiner, de vloeibare druk in de buis lege verhogingen.
6, de metaalmateriaalstromen langs de binnenholte van de matrijs onder de dubbele actie van de vloeibare druk in de zijcilinder en de buisspatie en breiden de takpijp uit.
7, Het hete vormen zich van het dwarst-stuk moeten buis lege groter afvlakken dan de diameter van het dwarst-stuk aan de grootte van de diameter van het dwarst-stuk, en een gat openen bij de positie van de het uitrekken zich takpijp.
8, worden de buisspatie verwarmd, in de het vormen zich matrijs, verwarmd en in de matrijs van de het uitrekken zich takpijp verwarmd; onder het effect van druk.
9, worden de buisspatie radiaal samengeperst, tijdens radiale compressie, de metaalstromen aan de richting van de takpijp en vormen de tak onder de rek van de matrijs door buizen leidt.
10, het hydraulische het doen zwellen proces van het kruis kunnen in één keer met hoge productieefficiency worden gevormd; omdat het hydraulische het doen zwellen proces van het naadloze kruis groot tonnage van materiaal vereist.
11, worden het hoofdzakelijk gebruikt voor de vervaardiging van het standaardkruis van de muurdikte minder dan dn400.
12, worden het tonnage van het materiaal nodig voor het hete dringende proces van het kruis verminderd.
13, Heet gedrukt kruis hebben breed aanpassingsvermogen aan materialen, dat voor low-carbon staal, legeringsstaal en roestvrij staal geschikt is; vooral voor kruis met grote diameter en het dikke van de pijpmuur, wordt dit vormende proces gewoonlijk goedgekeurd.
14, het kruis van het Uiteindelassen zijn een pijpmontage van staal door hete te drukken of te smeden wordt gemaakt die. Zijn verbindingsvorm is direct uiteindelassen de kruis en staalpijp.
15, de belangrijkste productienormen van het kruis van het uiteindelassen zijn over het algemeen GB/T12459, GB/T13401, ASME B16.9, SH3408, SH3409, Hg/T21635, Hg/T21631, SY/T0510.
1. Normen: GB12459-90, gb12401-90, ASME/ANSI b16.9, DIN, JIS, enz.
2. Materiaal: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, enz.
3. Specificatie: naadloos van DN15 aan DN600; genaaid van DN15 aan DN1200.
4. Oppervlaktebehandeling: het zandstralen, het rollen, het inleggen en het oppoetsen.
5. Muurdikte: 1.2mm6mm r = 1.5D.
6. Verbindingswijze: lassend, snelle assemblage, draad, flens.
7. Eigenschappen en eigenschappen: de grote weerstand van het temperatuurverschil; normale druk 16MPa; sterke corrosieweerstand; precisie; muurdikte.
Het Kruis van het het Uiteindelassen van het roestvrij staalt-stuk van het blad van de Montagegegevens van de Roestvrij staalpijp
| Nominale Diameter | Buitendiameter | Centrum om te beëindigen | |||||
| D1 | D2 | ||||||
| DN | NPS | Reeks A | Reeks B | Reeks A | Reeks B | C | M |
| 15x15x15 | 1/2x1/2x1/2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1/2x1/2x3/8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1/2x1/2x1/4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x 1x3/4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1/4x1.1/4x1.1/4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1/4x1.1/4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1/4x1.1/4x3/4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1/4x1.1/4x1/2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1/2x1.1/2x1.1/2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
| 40x40x32 | 1.1/2x1.1/2x1.1/4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
| 40x40x25 | 1.1/2x1.1/2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
| 40x40x20 | 1.1/2x1.1/2x3/4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
| 40x40x15 | 1.1/2x1.1/2x1/2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
| 50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
| 50x50x40 | 2x2x1.1/2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
| 50x50x32 | 2x2x1.1/4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
| 50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
| 50x50x20 | 2x2x3/4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
Het wordt wijd gebruikt op petrochemische stof, olie en aardgasleidingstechniek, de techniek van de aardgaspijpleiding, chemische installatie, elektrische centrale, scheepswerf, zuivelfabriek, voedsel, bier, drank, geneesmiddel, schoonheidsmiddelen en andere industriële gebieden.
a. Het plastic van de het pakketb.wove zak van de bellenzak Aangepaste pakket c.Pallet d.
Ons Kruis van het het Uiteindelassen van het Roestvrij staalt-stuk van de Montagefabriek van de Roestvrij staalpijp heeft hoge capaciteit voor productie, is de levertijd 45days voor kleine hoeveelheid, of als u haast voor dat bent, kunnen wij uw het verschepen datum schikken en ontmoeten.
