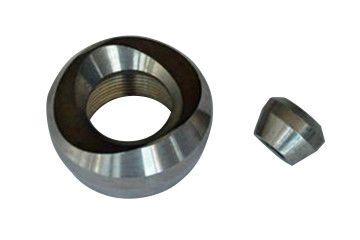

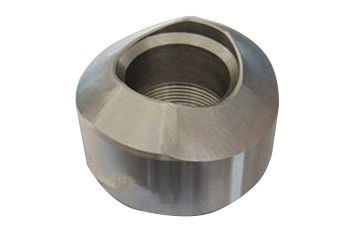

De Montage van de het Staalpijp van Weldoletstainelss

Het lassen van het de montageuiteinde van de metaalt pijp olet van de pijpmontage van het stainelssstaal

1, Olet wordt ook genoemd de zetel, het zadel en zadel het type van Olet pijpverbinding.

2, worden het hoofdzakelijk gebruikt voor het versterken van pijpmontage van takverbinding in plaats van de types van takverbinding zoals het verminderen van T-stuk, het versterken van plaat en het versterken van pijpsectie.

3, Olet hebben de opmerkelijke voordelen van veiligheid, betrouwbaarheid, kostenvermindering, eenvoudige bouw, verbetering van middelgroot stroomkanaal, reeks normalisatie, en geschikte ontwerp en selectie.

4, vooral in de hoge druk, diameter op hoge temperatuur, grote en dikke muurpijpleidingen, die meer en meer worden gebruikt om de traditionele Olet-verbindingsmethode te vervangen.

5, worden het belangrijkste lichaam van Olet gemaakt van de smeedstukken van uitstekende kwaliteit met hetzelfde materiaal zoals de pijp, met inbegrip van koolstofstaal, legeringsstaal, roestvrij staal, enz.

6, de Olet-zetel en de belangrijkste pijp zijn gelast. Er zijn drie soorten verbinding met Olet of andere pijpen, instrumenten en kleppen: de verbinding van het uiteindelassen, de verbinding van het contactdooslassen en ingepaste verbinding.

7, de algemeen gebruikte productienormen omvatten MSS SP-97, GB/t19326 en andere normen.

8, het Lassen Olet worden over het algemeen verwerkt door integraal smeedstuk. De Oletstructuur is verdeeld in het hoofdeind van de pijpverbinding, versterkingsdeel en Olet-verbindingseind.

9, de externe dimensie van Olet hebben overeenkomstige verwijzingsnorm, en de verbindingsvorm met hoofdpijp is de verbinding van het groefuiteinde.

10, de groef van de las zijn een enig-opgeruimde v-Groef, die als combinatie van stuiklas (groeflas) en filetlas kan worden bepaald.

11, de andere delen buiten de eerste helling van de takkopbal behoren tot de helling van de dikteovergang en behoren niet tot de groef van de takkopbal.

12, wanneer het berekenen van de lasdikte, de tweede schuine rand zullen vanaf eerste worden uitgesloten en worden berekend. In het daadwerkelijke lassen op plaats, kan de dikte van de las het eerste geneigde vliegtuig bereiken.

13, de lasser van het platform van het taklassen moeten de relevante kwalificatie van het lassenproject verkrijgen.

14, wanneer het overwegen van de buitendiameterdekking van de pijp, de diameter van de groefoppervlakte (buitendiameter van de tak) van de tak zullen worden overwogen. De diameter van de belangrijkste pijp wordt niet overwogen in de lasserskwalificatie.

15, wanneer er een overgangshelling is, de diameter van de groefoppervlakte verwijzen naar de daadwerkelijke die diameter van de groefoppervlakte wordt gemeten, die over het algemeen kleiner is dan de buitendiameter van de takkopbal.

Toepassing

1, zijn Er speciale verordeningen voor pijpleidingsmaterialen in het ontwerp van pijpleidingstakken.

2, de belangrijkste pijp hebben duidelijke technische voorschriftenen voor verschillende soorten Olets, die de verordeningen voor pijpleidings materiële rang wordt genoemd.

3, in het algemeen grote diameter Olet (meer dan 1/2 van de belangrijkste pijp) worden verbonden door standaardt-stuk, terwijl de kleine diameter Olet door Olet reeks wordt verbonden, die wijd in buitenland wordt gebruikt en relevante normen in China heeft.

4, worden Kleine diameter Olet gebruikt, die aan sterkte en spanningsvereisten voordelig is. De pijp wordt vervaardigd volgens normen, veilig en betrouwbaar.
