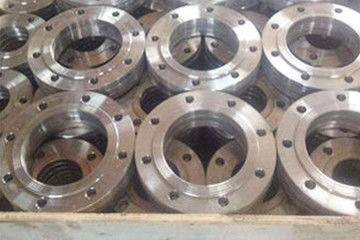

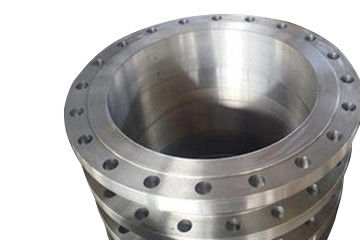

Van de de Contactdooslas van de Koolstofstaalpijp de Flenslassen

Beschrijving

De flens van het contactdooslassen verwijst naar de flens die bij het pijpeind en de buitenkant wordt gelast wanneer het pijpeind in de ladder van de flensring wordt opgenomen. Er zijn twee soorten met en zonder hals. De flens met hals heeft goede starheid, kleine lassenmisvorming en goede het verzegelen prestaties.

Het kan in de situatie met druk van 1,0 ~ 10.0MPa worden gebruikt. B de flens voor schip is ook de flens van het contactdooslassen, die in de gelegenheid met hoge het verzegelen vereisten wordt gebruikt. Tijdens ontwerp, kan de flens van het contactdooslassen als integrale flens worden gecontroleerd.

Het contactdooslassen moet de pijp in het kleplichaam voor lassen uitbreiden. Na zich het vormen, is het gelijkaardig aan de interne draadverbinding.  In het algemeen, zijn er meer koolstofstaalpijpen en roestvrij staalpijpen onder 2 „met contactdooslassen. Het uiteindelassen wordt ook gebruikt voor roestvrij staalpijpen onder 2“, zoals flens het van een flens voorzien van glijdende koker; het uiteindelassen is fundamenteel gebruikt voor titaniumpijpen, dubbel fasestaal, de legering van de nikkelbasis, enz.

Breifinleiding

1. Het contactdooslassen vormt filetlas, terwijl het uiteindelassen stuiklas vormt.

2. De stootvoeg is beter dan de contactdoosverbinding volgens de sterkte en spanningsvoorwaarde van de lasverbinding, zodat zou de stootvoeg in de situatie van hoge drukniveau en slechte de dienstvoorwaarde moeten worden gebruikt.

3.  Het contactdooslassen wordt over het algemeen gebruikt voor kleine pijpdiameter minder dan of gelijk aan Dn40, die economischer is.

4.  Het uiteindelassen wordt over het algemeen gebruikt voor Dn40 en hierboven. De verbindingsvorm van contactdooslassen wordt hoofdzakelijk gebruikt voor het lassen van klein-diameter 5. Over het algemeen, is de muurdikte van kleine diameterpijp dun, gemakkelijk te wankelen en weg te nemen, en het uiteindelassen is moeilijk, zodat is het geschikter voor contactdooslassen.

6.  Bovendien heeft het contactdooslassen de functie van versterking, zodat wordt het vaak gebruikt onder hoge druk.

Charateristic

1.  De basisvorm van de contactdoosflens is hetzelfde als dat van de flens met hals vlak lassen.

2.  Er is een sectie van contactdoos op het binnengat van de flens, wordt de pijp opgenomen in de contactdoos en gelast, en een cirkel van las is gelast op de rug van de flens.

3.  Omdat er een hiaat tussen de contactdoosflens en de buisrand is, is het gemakkelijk om corrosie te veroorzaken.

4.  Als een andere las binnen gelast is, kan deze corrosie worden vermeden.

5.  De moeheidssterkte van de contactdoosflens die aan beide kanten wordt gelast is 5% hoger dan dat van de vlakke flens, en de statische sterkte is hetzelfde.

6.  Wanneer dit soort contactdoosflens wordt gebruikt, zal zijn binnendiameter hetzelfde als dat van de pijp zijn. De contactdoosflens is slechts van toepassing op pijpen met nominale diameter minder dan 150.

Specificatie

1, Verzegelende oppervlaktetype: RF, MFM, TG, RJ

2, Materiaal: koolstofstaal: ASTM A105, 20 × Q235, 16MN, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70;

3, Roestvrij staal: ASTM A182 f304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8;

4, Legeringsstaal: ASTM A182 F1, f5a, F9, F11, F12, F22, F91, a182f12, a182f11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12cr2mo1, A335P22, st45.8/Ⅲ;

5, Productienorm: ANSI B16.5, HG20619-1997, GB/T9117.1-2000-GB/T9117.4-200, HG20597-1997.

6, Verbindingswijze: flensnoot, boutverbinding.

7, Productieproces: professioneel algemeen smeedstuk, smeedstuk productie, enz.

8, Verwerkend wijze: hoge precisiecnc draaibank die, algemene draaibank, argonbooglassen en andere verwerking draaien eindigen.

9, Bereik Application: Boiler en drukvat, aardolie, de chemische industrie, scheepsbouw, de farmaceutische industrie, metallurgie, machines, de stempelende industrie van het elleboogvoedsel, enz.

Voordeel en Nadeel

1, is Er geen probleem om beveling; er is geen probleem van stootvoeg en verkeerde rand; de lassenpositie kan aan vlak lassen worden aangepast.

2, één zijn dat de spanningsvoorwaarde na het lassen niet goed is, en het is gemakkelijk om onvolledig lassen te hebben, en er is een hiaat in het pijpsysteem.

3, Contactdooslassen zijn niet geschikt voor het pijpsysteem dat voor het gevoelige middel van de barstcorrosie wordt gebruikt en het pijpsysteem met hoge het schoonmaken vereisten.

4, bovendien, de muurdikte van de ultrahoge drukpijpleiding, zelfs de kleine diameterpijpleiding, zijn ook zeer groot, en het uiteindelassen kan worden gebruikt om contactdooslassen zoveel mogelijk te vermijden.

Toepassing

Boiler en drukvat, aardolie, de chemische industrie, scheepsbouw, apotheek, metallurgie, machines, het stempelen elleboogvoedsel en andere industrieën.

Pakket

a. Het plastic van de het pakketb.wove zak van de bellenzak Aangepaste pakket c.Pallet d.

levertijd

Onze fabriek van de Staalvlakte heeft hoge capaciteit voor productie, is de levertijd 45days voor kleine hoeveelheid, of als u haast voor dat bent, kunnen wij uw het verschepen datum schikken en ontmoeten.
