Productdetails:
|
Materiaal: | Roestvrij staal | Verbinding: | Lassen |
---|---|---|---|
Grootte: | 1/8 ' ~ 6 ' | Toepassing: | Sluit etc. aan Pijpen, gas |
Norm: | DIN, ANSI, GB/T | Verpakking: | Standaardverpakking |
Hoog licht: | Het Roestvrije staalflenzen van ASTM A182,304 roestvrij staalflenzen,De Flens van ASTM A182 PL |

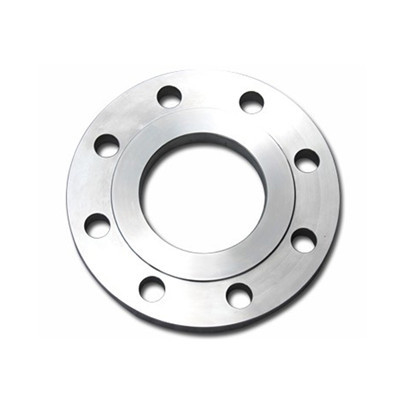

Roestvrij staalpl de Flens heeft de voordelen van geschikte materiële aanwinst, eenvoudige vervaardiging, lage kosten en brede toepassing; Nochtans, is de starheid slecht, zodat zal het niet gebruikt worden in het chemische systeem van procesleidingen met vereisten van vraag en aanbod, brandbaarheid, explosie en hoge vacuümgraad en de gelegenheden met hoge en extreme gevaren. Het verzegelende oppervlaktetype heeft vliegtuig en convexe oppervlakte.
Grootte: 1/2“ - 60“
Druk: 150#-2500#
Diamater: PN16-PN100
Norm: ANSI, DIN, GB, ASME
ASTM A182 304 PL van het de montageroestvrije staal van de metaalpijp blad van Flens het technische gegevens zoals hieronder:
DN | diameter | Verbindingsgrootte | Flensdikte | binnendiameter | Theoretisch gewicht | ||||||
A | B | D | K | L | M | Th | C | A | B | Kg | |
15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 22 | 19 | 0,68 |
20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 27.5 | 26 | 0,94 |
25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 34.7 | 33 | 1.12 |
32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 43.5 | 39 | 1.86 |
40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 49.5 | 46 | 2.12 |
50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 61.5 | 59 | 2.77 |
65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 | 77.5 | 78 | 3.31 |
80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 | 90.5 | 91 | 3.59 |
100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 | 116 | 110 | 4.57 |
125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 | 141.5 | 135 | 5.65 |
150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 | 170.5 | 161 | 7.61 |
200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 | 221.5 | 222 | 9.24 |
250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 | 276.5 | 247 | 11.9 |
300 | 323.9 | 325 | 445 | 400 | 22 | 12 | M20 | 28 | 327.5 | 328 | 14.6 |
Roestvrij staalpl de Flens is de gemeenschappelijkste flens, met druk van pn2.5, pn6, PN10, PN16 en PN25. De lassenvorm moet de pijp in de flens voor lassen opnemen. De materialen van vlakke lassenflens omvatten 304,316,316l.
Roestvrij staalpl de Flens wordt wijd etc. gebruikt in basisprojecten zoals de chemische industrie, bouw, watervoorziening, drainage, aardolie, de lichte en lichte industrie, koeling, hygiëne, loodgieterswerk.
