Productdetails:
|
Materiaal: | SS304 SS316L | Norm: | DIN, ANSI, ASTM, GB |
---|---|---|---|
Grootte: | Aangepaste Grootte | Toepassing: | De bouw, sluit Pijpen aan |
Verpakking: | houten geval | Technieken: | Stuiklas |
Hoog licht: | Klasse 600 Roestvrij staalflenzen,Het Roestvrije staalflenzen van ASME B16.5,De Integrale Flens van ASME B16.5 |

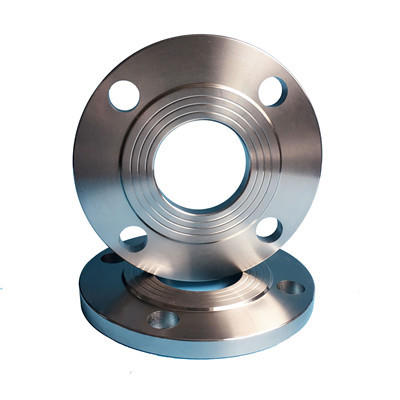

Behoort de roestvrij staal integrale flens tot een soort de stuiklasse flens van de staalpijp met hals. In diverse binnenlandse normen, als wordt gebruikt om de integrale flens te vertegenwoordigen. Het wordt meestal gebruikt in pijpleidingen met hoge druk. Het productieproces giet over het algemeen. Het pijpeind van integrale flens is dikker dan dat van de flens van het uiteindelassen, en de interne diameter van integrale flens is hetzelfde als de nominale diameter behalve PN1.6MPa en dn450.
Grootte: 1/2“ aan 48“
Drukklasse: 150-2500LBS
Norm: ANSI, DIN, GB, ASME
Materiële Rang: 304/304L/316/316L
ASME b16.5 316L 6 blad van de flens technische gegevens van het duimclass600 Roestvrije staal het integrale zoals hieronder:
Nominale diameter | grootte (mm) | ||||
diameter D | D1 | De diameter van het boutgat | D2 | F | |
10 | 90 | 60 | 14 | 41 | 2 |
15 | 95 | 65 | 14 | 46 | 2 |
20 | 105 | 75 | 16 | 56 | 2 |
25 | 115 | 85 | 16 | 65 | 3 |
32 | 140 | 100 | 18 | 76 | 3 |
40 | 150 | 110 | 18 | 84 | 3 |
50 | 165 | 125 | 20 | 99 | 3 |
65 | 185 | 145 | 20 | 118 | 3 |
80 | 200 | 160 | 22 | 132 | 3 |
100 | 220 | 180 | 24 | 156 | 3 |
Is de roestvrij staal integrale flens over het algemeen opgeheven oppervlakte (rf). Als het onder brandbaar wordt gebruikt, explosief, kunnen de hoog en uiterst gevaarlijke voorwaarden, de het verzegelen oppervlakte van convexe concave oppervlakte (MFM) en de oppervlakte van de pengroef (TG) buiten rf-oppervlakte worden geselecteerd.
