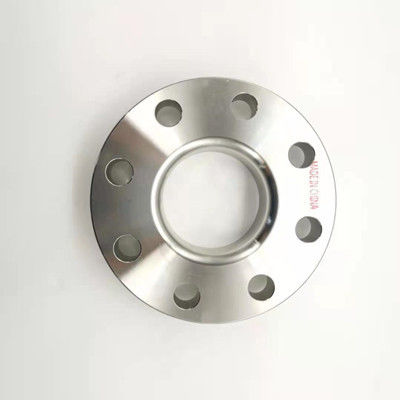

Van het Roestvrije staalflenzen van SS304 316L de flens van Lap Joint
Beschrijving
Lap Joint-de flens is een beweegbaar flensstuk, dat over het algemeen op watervoorziening en drainagetoebehoren wordt aangepast. Wanneer de fabrikant de fabriek verlaat, is er een flens op beide einden van de uitbreidingsverbinding, die direct wordt verbonden aan de pijpleiding en het materiaal in het project met bouten.
Lap Joint-de flens moet materialen besparen. Zijn structuur is verdeeld in twee delen. Één eind van de pijp wordt verbonden aan de pijp en het andere eind wordt gemaakt in de ring van het uiteindelassen. De flensplaat wordt gemaakt van low-grade materialen, terwijl het pijpdeel van dezelfde materialen zoals de pijp, wordt gemaakt om materialen te besparen.
Specificatie
Diameter: DN10 - DN600
Materiaal: 304, 304L, 316, 316L
Druk: 0,63MPa-2.5MPa
Normen: ASTM/ANSI, ISO, DIN
Technisch gegevensblad
Het Roestvrije staal van SS304 316L voorziet Lap Joint-blad van flens het technische gegevens zoals van een flens hieronder:
| Specificatie |
ØD |
d1 |
d2 |
T |
H |
L |
S-Ød3 |
| DN15 |
95 |
24.5 |
38 |
3 |
11.5 |
65 |
4-Ø14 |
| DN20 |
105 |
30.5 |
48 |
3 |
14 |
75 |
4-Ø14 |
| DN25 |
115 |
37.5 |
S3 |
3 |
16 |
85 |
4-Ø14 |
| DN32 |
140 |
47 |
68 |
3 |
16.5 |
100 |
4-Ø18 |
| DN40 |
150 |
55 |
77 |
4 |
17.5 |
110 |
4-Ø18 |
| DN50 |
165 |
66 |
91 |
4 |
19.5 |
125 |
4-Ø18 |
| DN65 |
185 |
82 |
108 |
4 |
21 |
145 |
4-Ø18 |
| DN80 |
200 |
95 |
123 |
5 |
22 |
160 |
8-Ø18 |
| DN100 |
220 |
120 |
141 |
5 |
23 |
180 |
8-Ø18 |
| DN125 |
250 |
146 |
168 |
5 |
25 |
210 |
8-Ø18 |
| DN150 |
285 |
174 |
192 |
5 |
27 |
240 |
8-Ø22 |
| DN200 |
340 |
226 |
245 |
5 |
31 |
295 |
8-Ø22 |
| DN250 |
395 |
280 |
295 |
5 |
34 |
350 |
12-Ø22 |
| DN300 |
445 |
330 |
345 |
6 |
38 |
400 |
12-Ø22 |
| DN350 |
505 |
362 |
398 |
8 |
39 |
460 |
16-Ø22 |
| DN400 |
565 |
413 |
456 |
8 |
41 |
515 |
16-Ø26 |
Kenmerk
Lap Joint-de flens bespaart kosten. Wanneer het pijpmateriaal speciaal en duur is, zijn de kosten om Lap Joint-flens te lassen lager dan dat van lassenflens van hetzelfde materiaal.
Geschikt voor bouw. Bijvoorbeeld, is het niet gemakkelijk om de overeenkomstige gaten van de flensbout te richten tijdens verbinding, of de gaten van de flensbout te verhinderen in de toekomst te veranderen.
Pakket
a. Het plastic van de het pakketb.wove zak van de bellenzak Aangepaste pakket c.Pallet d.
Toepassing
Wordt de overlappings gezamenlijke flens wijd gebruikt in chemisch product, bouw, watervoorziening, drainage, aardolie, hygiëne, loodgieterswerk, brandbeveiliging, stroom, en andere projecten.
