Productdetails:
|
productnaam: | koolstofstaalelleboog | Materiaal: | Koolstofstaal |
---|---|---|---|
Vorm: | Gelijke | Verbinding: | Lassen, Mannetje |
Technieken: | Gesmeed | Type: | Elleboog |
Grootte: | 1/2“ - 72 ', 1/2“ - 4 8“ | Toepassing: | Sluit Pijpen aan |
Norm: | DIN, JIS, ANSI, ASME | Dikte: | 2mm50mm |
Hoog licht: | De Pijpelleboog van het 90 GraadKoolstofstaal,1/2“ de Elleboog van de Koolstofstaalpijp,72 ' koolstofstaal 90 graadelleboog |

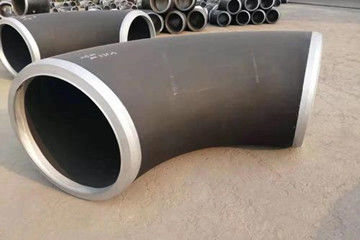

De koolstofstaalelleboog kan de richting van rechte pijp in pijpleidingsbouw veranderen, zodat is het wijd gebruikt in pijpleidingsbouw. Er zijn vele types van ellebogen omdat de verschillende types van ellebogen in verschillende milieu's moeten worden gebruikt. Volgens het productieproces, kan de elleboog in het lassen van elleboog worden verdeeld, stempelend elleboog. De nominale druk van de elleboog is 1-1.6mpa, en dat van de gewone elleboog is 45 graden, 90 graden en 180 graden. De ellebogen worden wijd gebruikt in infrastructuurprojecten zoals chemische techniek, bouw, watervoorziening, drainage, olie, pijpleidingen en elektriciteit.
Technisch de gegevensblad van de koolstofstaalelleboog zoals hieronder:
Nominale Pijpgrootte | Centrum om te beëindigen | Centrum aan centrum | Beëindigen aan eind | |||||
H F | P | K | ||||||
DN | NPS | LR | LR | SR | LR | SR | LR | SR |
15 | 1/2 | 16 | 38 | — | 76 | - | 48 | — |
20 | 3/4 | 19 | 38 | — | 76 | - | 51 | — |
25 | 1 | 22 | 38 | 25 | 76 | 51 | 56 | 41 |
32 | 1 1/4 | 25 | 48 | 32 | 95 | 64 | 70 | 52 |
40 | 1 1/2 | 29 | 57 | 38 | 114 | 76 | 83 | 62 |
50 | 2 | 35 | 76 | 51 | 152 | 102 | 106 | 81 |
65 | 2 1/2 | 44 | 96 | 64 | 190 | 127 | 132 | 100 |
80 | 3 | 51 | 114 | 76 | 229 | 152 | 159 | 121 |
90 | 3 1/2 | 57 | 123 | 89 | 267 | 178 | 1B4 | 140 |
100 | 4 | 64 | 152 | 102 | 305 | 203 | 210 | 159 |
125 | 5 | 79 | 190 | 127 | 381 | 254 | 262 | 19? |
150 | 6 | 96 | 229 | 152 | 457 | 305 | 313 | 237 |
200 | 8 | 127 | 3C6 | 203 | 610 | 406 | 414 | 313 |
250 | 10 | 159 | 381 | 254 | 762 | 508 | 518 | 391 |
300 | 12 | 190 | 457 | 306 | 914 | 610 | 619 | 497 |
350 | 14 | 222 | 533 | 356 | 1067 | 711 | 711 | 533 |
De fysische eigenschappen van koolstofstaalelleboog worden getoond in de figuur hieronder:
Rang 1 | Rang 3 | Rang 4 | Rang 6 | Rang 7 | Rang 8 | |||||||
psi | MPa | psi | MPa | psi | MPa | psi | MPa | psi | MPa | psi | MPa | |
Treksterkte, min | 55000 | 380 | 65000 | 450 | 60000 | 415 | 60000 | 415 | 65000 | 450 | 100000 | 690 |
Opbrengststerkte, min | 30000 | 205 | 35000 | 240 | 35000 | 240 | 35000 | 240 | 35000 | 240 | 75000 | 515 |
Grootte: 1/2“ - 72 ', 1/2“ - 4 8“
Norm: DIN, JIS, ANSI, ASME
Dikte: 2mm50mm
Verbinding: Lassen, Mannetje
De koolstofstaalelleboog wordt gemaakt van drie soorten. Het hete duw vormen wordt gebruikt in elleboogproductie. Het vereist propellers, kernvormen en het verwarmen materiaal. Verwarm de gebeëindigde buiskern en duw het in de vorm. Na zich het vormen, heeft de methode de voordelen van snelle productiesnelheid en geschikt voor massaproduktie, en de gemaakte elleboog heeft mooie verschijning en vrij eenvormige dikte.
De elleboog door te stempelen wordt gevormd wordt vaak gebruikt in productie die. Volgens verschillende gegevens, het koude kan drukken of het hete drukken worden geselecteerd. Zet de buisspatie in de externe vorm. Na de combinatie van de hogere matrijs en de lagere matrijs, worden zij geduwd door de pers. De staaf beweegt zich langs het hiaat tussen de binnenvorm en de buitenvorm om het vormende proces te beëindigen.
Het lassen het vormen zich moet twee delen van staalplaat aaneensmeden. De op deze wijze gemaakte elleboog zal twee lassen hebben, zodat is het noodzakelijk om de lassen te testen en aan de norm te voldoen.
a. Het plastic van de het pakketb.wove zak van de bellenzak Aangepaste pakket c.Pallet d.
Onze fabriek van de Staalvlakte heeft hoge capaciteit voor productie, is de levertijd 30 dagen voor kleine hoeveelheid, of als u haast voor dat bent, kunnen wij uw het verschepen datum schikken en ontmoeten.
