Productdetails:
|
Productnaam:: | Het lassenkruis van het roestvrij staaluiteinde | Grootte:: | Ware grootte |
---|---|---|---|
Groottewaaier:: | DN15-DN1200 | Verbindingswijze:: | Lassen, draad, flens |
Verbinding: | Lassen, Mannetje | Verpakking: | houten geval |
Hoog licht: | Uiteindelassen 316 Roestvrij staalmontage,Dwarsss316-Pijpmontage |

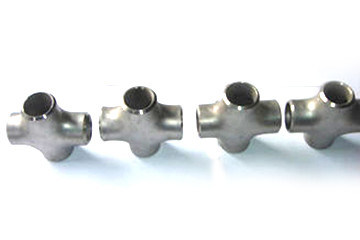

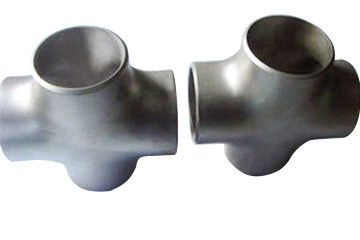

Het kruis is een pijpschakelaar, die bij de takpijp van de belangrijkste pijp wordt gebruikt. Het dwarst-stuk kan in gelijke diameter worden verdeeld en verminderend diameter, zijn de pijpeinden van het gelijke diameter dwarst-stuk dezelfde grootte; de belangrijkste pijpgrootte van het verminderende dwarst-stuk is hetzelfde, en de pijpgrootte van de takpijp is kleiner dan dat van de belangrijkste pijp. het productieproces van het kruis omvat hoofdzakelijk het hydraulische doen zwellen en het hete drukken, het hydraulische doen zwellen van het dwarst-stuk moet een speciale hydraulische pers gebruiken om vloeistof in de buisspatie met dezelfde diameter in te spuiten die het dwarst-stuk, de twee horizontale zijcilinders van de hydraulische pers synchroon beweegt om de buisspatie uit te drijven, wordt het volume van de buisspatie kleiner, de vloeibare druk in de buis lege verhogingen, de metaalmateriaalstromen langs de binnenholte van de matrijs onder de dubbele actie van de vloeibare druk in de zijcilinder en de buisspatie en breidt de takpijp uit., Het hete vormen zich van het dwarst-stuk is buis lege groter af te vlakken dan de diameter van het dwarst-stuk aan de grootte van de diameter van het dwarst-stuk, en een gat te openen bij de positie van de het uitrekken zich takpijp.
De buisspatie wordt verwarmd, in de het vormen zich matrijs, verwarmd en in de matrijs van de het uitrekken zich takpijp verwarmd; onder het effect van druk. De buisspatie wordt radiaal samengeperst, tijdens radiale compressie, de metaalstromen aan de richting van de takpijp en vormen de tak onder de rek van de matrijs door buizen leidt. Het hydraulische het doen zwellen proces van het kruis kan in één keer met hoge productieefficiency worden gevormd; omdat het hydraulische het doen zwellen proces van het naadloze kruis groot tonnage van materiaal vereist. Het wordt hoofdzakelijk gebruikt voor de vervaardiging van het standaardkruis van de muurdikte minder dan dn400. Het tonnage van het materiaal nodig voor het hete dringende proces van het kruis wordt verminderd. Het hete gedrukte kruis heeft breed aanpassingsvermogen aan materialen, dat voor low-carbon staal, legeringsstaal en roestvrij staal geschikt is; vooral voor kruis met grote diameter en het dikke van de pijpmuur, wordt dit vormende proces gewoonlijk goedgekeurd. Het kruis van het uiteindelassen is een pijpmontage die van staal door hete te drukken of te smeden wordt gemaakt. Zijn verbindingsvorm is direct uiteindelassen de kruis en staalpijp.
Normen: GB12459-90, gb12401-90, ASME/ANSI b16.9, DIN, JIS, enz.
Materiaal: 304, 304L, 316, 316L, 317L, 321, 2205, 2507, enz.
Groottewaaier: naadloos van DN15 aan DN600; genaaid van DN15 aan DN1200.
Oppervlaktebehandeling: het zandstralen, het rollen, het inleggen en het oppoetsen.
Muurdikte: 1.2mm6mm r = 1.5D.
Verbindingswijze: lassend, snelle assemblage, draad, flens.
Eigenschappen en eigenschappen: de grote weerstand van het temperatuurverschil; normale druk 16MPa; sterke corrosieweerstand; precisie; muurdikte.
Eigenschappen en Toepassing
Toepassing: wijd gebruikt op petrochemische stof, olie en aardgasleidingstechniek, de techniek van de aardgaspijpleiding, chemische installatie, elektrische centrale, scheepswerf, zuivelfabriek, voedsel, bier, drank, geneesmiddel, schoonheidsmiddelen en andere industriële gebieden.
Van het het T-stuk Dwarsroestvrije staal van het uiteindelassen van de de Pijpmontage technisch de gegevensblad als onderstaand:
Nominale Diameter | Buitendiameter | Centrum om te beëindigen | |||||
D1 | D2 | ||||||
DN | NPS | Reeks A | Reeks B | Reeks A | Reeks B | C | M |
15x15x15 | 1/2x1/2x1/2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
15x15x10 | 1/2x1/2x3/8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
15x15x8 | 1/2x1/2x1/4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
20x20x20 | 3/4 x 3/4 x 3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
20x20x15 | 3/4 x 3/4 x 1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
20x20x10 | 3/4 x 3/4 x 3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
25x25x20 | 1x 1x3/4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
25x25x15 | 1x1x1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
32x32x32 | 1.1/4x1.1/4x1.1/4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
32x32x25 | 1.1/4x1.1/4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
32x32x20 | 1.1/4x1.1/4x3/4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
32x32x15 | 1.1/4x1.1/4x1/2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
40x40x40 | 1.1/2x1.1/2x1.1/2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
40x40x32 | 1.1/2x1.1/2x1.1/4 | 48.3 | 45 | 42.4 | 38 | 57 | 57 |
40x40x25 | 1.1/2x1.1/2x1 | 48.3 | 45 | 33.7 | 32 | 57 | 57 |
40x40x20 | 1.1/2x1.1/2x3/4 | 48.3 | 45 | 26.9 | 25 | 57 | 57 |
40x40x15 | 1.1/2x1.1/2x1/2 | 48.3 | 45 | 21.3 | 18 | 57 | 57 |
50x50x50 | 2x2x2 | 60.3 | 57 | 60.3 | 57 | 64 | 64 |
50x50x40 | 2x2x1.1/2 | 60.3 | 57 | 48.3 | 45 | 64 | 60 |
50x50x32 | 2x2x1.1/4 | 60.3 | 57 | 42.4 | 38 | 64 | 57 |
50x50x25 | 2x2x1 | 60.3 | 57 | 33.7 | 32 | 64 | 51 |
50x50x20 | 2x2x3/4 | 60.3 | 57 | 26.9 | 25 | 64 | 44 |
a. Het plastic van de het pakketb.wove zak van de bellenzak Aangepaste pakket c.Pallet d.
Onze van het het T-stuk Dwarsroestvrije staal van het Uiteindelassen fabriek van de de Pijpmontage heeft hoge capaciteit voor productie, is de levertijd 45days voor kleine hoeveelheid, of als u haast voor dat bent, kunnen wij uw het verschepen datum schikken en ontmoeten.
