Productdetails:
|
Productnaam:: | Roestvrij staal ingepaste koppeling | Specificaties:: | DN6~DN100 |
---|---|---|---|
Druk:: | 3000/6000/9000LB | Technologie:: | Het smeden het vormen zich |
Gebruik: | Het Water van het oliegas, verbinding voor pijpen | Sleutelwoord: | De Montage van de roestvrij staalpijp |
Hoog licht: | ingepaste Ss Pijpkoppeling,de koppeling van de roestvrij staalpijp |

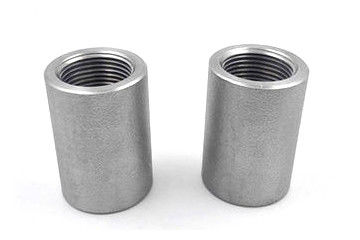

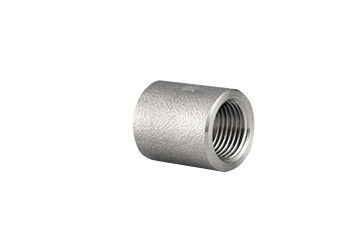

De koppeling is een soort gemeenschappelijke montage in industriële pijpverbinding. Een kort die stuk van pijp wordt gebruikt om twee pijpen aan te sluiten. Het wordt ook genoemd extern gezamenlijk en direct hoofd. Wegens zijn geschikt gebruik, wordt het Koppelen wijd gebruikt op burgerlijke bouw, de industrie, landbouw en andere gebieden. Ingepaste Koppeling van de roestvrij staal is de dubbele interface een soort hoge druk ingepaste Koppeling, die hoofdzakelijk door spatie van ronde staal of baar te smeden wordt gevormd en dan door draaibank verwerkt. De ingepaste die Koppeling is een pijpschakelaar na het smeedstuk van ronde staal of baar machinaal wordt bewerkt. Zijn verbindingsvorm is ingepaste verbinding, en de Koppeling is kromgetrokken en vast met de pijpdraad. De belangrijkste productienormen zijn ANSI/ASME B16.11 en GB/T 14383-2008.
Grootte: DN6, DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100. De algemeen gebruikte ordespecificatie is dn15-dn50.
Druk: 3000lb, 6000lb, 9000lb of sch80, sch160, XXS.
Normen: ASME B16.11, Hg/T 21634-1996, MSS SP-83, MSS SP-79, MSS SP-97, MSS SP-95, GB/T 14383-2008, SH/t3410-96, gd2000, GD87, 40t025-2005, enz.
Verbind van de het Staalpijp van Ingepaste Koppelingsstainelss snel het blad van de Montagegegevens
Nominale grootte | interne diameter | Materiële diameter | Draaddiameter | Draadlengte | hoogte | Gat het uit elkaar plaatsen | Materiële lengte |
10 | 17.3 | 8.9 | M10 | 30 | 43 | 28 | 116 |
15 | 21.7 | S. 9 | M10 | 30 | 46 | 34 | 130 |
20 | 27.2 | S. 9 | M10 | 35 | 51 | 40 | 140 |
25 | 34 | 8.9 | M10 | 35 | 59 | 46 | 160 |
32 | 42.5 | 8.9 | M10 | 35 | 68 | 56 | 185 |
40 | 48.6 | 8.9 | M10 | 35 | 74 | 62 | 200 |
50 | 60.5 | 8.9 | M10 | 40 | 85 | 74 | 240 |
65 | 76.8 | 8.9 | M10 | 40 | 107 | 88 | 280 |
80 | 89.4 | 8.9 | M10 | 45 | 117 | 101 | 310 |
100 | 114.3 | S. 9 | M10 | 45 | 145 | 126 | 380 |
125 | 139.8 | 10.8 | M12 | 55 | 175 | 154 | 455 |
150 | 165.2 | 10.8 | M12 | 55 | 200 | 182 | 520 |
200 | 216.3 | 14.6 | M16 | 65 | 254 | 236 | 665 |
250 | 267.4 | 14.6 | M16 | 65 | 308 | 286 | 805 |
300 | 318.5 | 18.3 | M20 | 85 | 371 | 344 | 970 |
350 | 355.6 | 18.3 | M20 | 85 | 403 | 377 | 1050 |
400 | 406.4 | 21.9 | M24 | 85 | 446 | 434 | 1170 |
450 | 457.2 | 21.9 | M24 | 85 | 508 | 484 | 1320 |
500 | 508 | 30 | M30 | 90 | 556 | 548 | 1470 |
550 | 558.8 | 30 | M30 | 90 | 605 | 598 | 1610 |
600 | 609.6 | 36 | M36 | 110 | 663 | 656 | 1750 |
650 | 660.4 | 36 | M36 | 120 | 713 | 706 | 1890 |
700 | 711.2 | 36 | M36 | 120 | 764 | 758 | 2020 |
750 | 762 | 36 | M36 | 120 | 818 | 810 | 2160 |
125ALB | 15-15 | M16 | 75 | 185 | 190 | 520 | |
125ALB | 10-10 | M16 | 75 | 185 | 180 | 510 |
Het wordt wijd gebruikt in aardgas, stroom, aardolie, chemische, industriële, farmaceutische, drukpijpleiding, enz.
a. Het plastic van de het pakketb.wove zak van de bellenzak Aangepaste pakket c.Pallet d.
Onze fabriek van de Staalvlakte heeft hoge capaciteit voor productie, is de levertijd 45days voor kleine hoeveelheid, of als u haast voor dat bent, kunnen wij uw het verschepen datum schikken en ontmoeten.
