Productdetails:
|

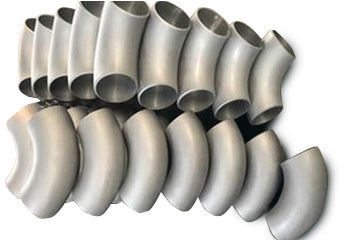

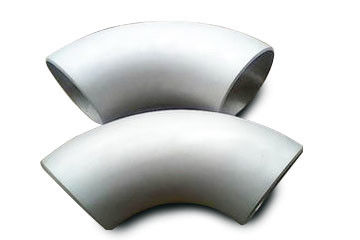

Productnaam:: | Het lassenelleboog van het roestvrij staaluiteinde | Grootte:: | Aangepaste Grootte |
---|---|---|---|
Norm:: | GB/ANSI /JIS/DIN | Verpakking:: | houten geval |
muurdikte:: | SCH5S-SCH160 | Materiaal:: | 304L, 316L, enz. |
Hoog licht: | 304L snakken de elleboog van de straalpijp,304l roestvrij staalmontage,Ss304l Pijpmontage |
De het lassenelleboog wordt van het roestvrij staaluiteinde hoofdzakelijk gebruikt als verbindingspijpmontage in de pijpleidingsinstallatie, die voor de verbinding bij de pijphoek wordt gebruikt. Sluit twee pijpen aan dezelfde of verschillende nominale diameter aan om de pijp te maken draaien. Het belangrijkste verschil tussen roestvrij staalelleboog en koolstofstaalelleboog is het materiële verschil. De gemeenschappelijke staaltypes zijn: 304, 304L, 316, 316L, enz.
De chemische samenstelling van de elleboog zal de oppervlakte van de elleboog van lange tijd het roesten en corrosie houden. De lange straalelleboog verwijst naar de elleboog de waarvan straal van kromming 1,5 keer van de pijpdiameter is. De lange straalellebogen worden wijd gebruikt.
Over het algemeen, zullen de lange straalellebogen in standaardsituaties en plaatsen met hoge druk of hoog stroomtarief worden gebruikt. Als de weerstandsvereisten van stevige vervoerspijpleiding strikt zijn, zullen de grotere straalellebogen worden gebruikt. De straal van kromming van lange straalelleboog is 1,5 keer van de pijpdiameter, en de straal van kromming van korte straalelleboog is gelijk aan de pijpdiameter, d.w.z. 1 keer.
Norm: GB/ANSI /JIS/DIN
muurdikte: SCH5S-SCH160
Materiaal: 304L, 316L, enz.
De korte straalellebogen worden over het algemeen gebruikt in lagedrukvloeistoffen of waar de ellebogen beperkt zijn. De lange straalellebogen hebben de voorkeur als er geen voorwaarden zijn of niet in het contract gespecificeerd. In het gebruik van pijpleiding, is de lange straal gemeenschappelijker, terwijl de korte straal minder is, die door hun speciale structuur wordt veroorzaakt.
Vergeleken met korte straalelleboog, heeft de lange straalelleboog meer eenvormige kromming en hogere compressieweerstand. De ellebogen van het uiteindelassen zijn over het algemeen lange straalellebogen.
De korte straalelleboog is over het algemeen van toepassing op pijpen met kleine druk en weerstand, terwijl de korte straalelleboog niet voor pijpen vaste deeltjes of deeltjes naar voren gebogen aan kristallisatie bevatten, stroompijpen in twee fasen, pijpen bepaalde flexibiliteit vereisen, pijpen kleine drukdaling vereisen en pijpen zou moeten worden gebruikt die naar voren gebogen aan trilling.
Tijdens installatie, kan de lange elleboog van het straalroestvrije staal direct op de pijpleiding volgens de verbindingswijze worden geïnstalleerd, en volgens de gebruikspositie worden geïnstalleerd. Over het algemeen, kan het bij om het even welke positie van de pijpleiding worden geïnstalleerd, maar het moet worden verzegeld om lekkage te verhinderen en de normale bedrijfsvoering van de pijpleiding te beïnvloeden.
Wanneer de kogelklep, de sluitklep en de poortklep met roestvrij staalelleboog worden gebruikt, worden zij slechts gebruikt voor het volledige openen of het volledige sluiten, en kunnen niet voor het regelen van de stroom worden gebruikt, om schade aan de elleboog te vermijden. De lange tijd opgeslagen roestvrij staalellebogen zullen op programma worden geïnspecteerd. De blootgestelde verwerkingsoppervlakte zal schoon worden gehouden, en het vuil zal worden verwijderd.
De ellebogen zullen in een schone en droge plaats binnen worden opgeslagen. Het stapelen of de openluchtopslag is strikt belemmerd. Houd altijd de roestvrij staalelleboog droog en geventileerd, houd het apparaat, en opslag volgens de nauwkeurige opslagmethode schoon en proper.
Elleboog van de roestvrij staal wordt de lange straal wijd gebruikt in aardolie, de chemische industrie, kernenergieinstallatie, voedsel productie, bouw, scheepsbouw, papierfabricage, geneeskunde en andere industrieën.
Pijpen in water, drank, bier, voedsel, de petrochemische industrie, kernenergie, machines, medische apparatuur, chemische meststof, scheepsbouw, waterdichte behandeling worden gebruikt die.
Het kan in een brede waaier, met een diameter van verscheidene millimeter en meters, van hoog vacuüm aan hoge druk worden gebruikt.
1.5 het roestvrije staal 304L snakt blad van de Elleboog het technische gegevens van de Straalpijp zoals hieronder:
Nominale grootte | Buitendiameter van groef | Centrum om te beëindigen | ||
DN | I reeks | II reeks | 90° elleboog A | 45° elleboog B |
15 | 21.3 | 18 | 38 | 16 |
20 | 26.9 | 25 | 38 | 19 |
25 | 33.7 | 32 | 38 | 22 |
32 | 42.4 | 38 | 48 | 25 |
40 | 48.3 | 45 | 57 | 29 |
50 | 60.3 | 57 | 76 | 35 |
65 | 73 | 76 | 95 | 44 |
80 | 88.9 | 89 | 114 | 51 |
90 | 101.6 | - | 133 | 57 |
100 | 114.3 | 108 | 152 | 64 |
125 | 141.3 | 133 | 190 | 79 |
150 | 168.3 | 159 | 229 | 95 |
200 | 219.1 | 219 | 305 | 127 |
250 | 273 | 273 | 381 | 159 |
300 | 323.9 | 325 | 457 | 190 |
350 | 355.6 | 377 | 533 | 222 |
400 | 406.4 | 426 | 610 | 254 |
450 | 457 | 480 | 386 | 286 |
500 | 508 | 530 | 762 | 318 |
550 | 559 | - | 838 | 343 |
600 | 610 | 630 | 914 | 381 |
650 | 660 | - | 991 | 406 |
700 | 711 | 720 | 1067 | 438 |
750 | 762 | - | 1143 | 470 |
800 | 813 | 820 | 1219 | 502 |
a. Het plastic van de het pakketb.wove zak van de bellenzak Aangepaste pakket c.Pallet d.
Onze fabriek van de Staalvlakte heeft hoge capaciteit voor productie, is de levertijd 20 dagen voor kleine hoeveelheid, of als u haast voor dat bent, kunnen wij uw het verschepen datum schikken en ontmoeten.
