Productdetails:
|
productnaam: | Stempelende elleboog | Materiaal: | Roestvrij staal |
---|---|---|---|
Verbinding: | Lassen | Technieken: | Het stempelen |
Type: | Elleboog | Grootte: | 40mm, 25mm, 200mm |
Toepassing: | Gas en de algemene chemische dienst | Norm: | DIN, BSP, ANSI |
Gebruik: | Vervoer de Olie van het Watergas | Verpakking: | STANDAARDverpakking |
Markeren: | 25mm SS de Montage van de Contactdooslas,25mm het Roestvrije staal van de Elleboogpijp,40mm het Roestvrije staal van de Elleboogpijp |

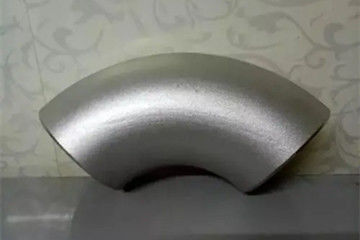

De stempelende elleboog, in het vormende proces, de buitenboog is in de uitrekkende staat, en er is geen overblijvend metaal in andere te compenseren delen, zodat is de muurdikte bij de buitenboog over 10%-verdunner. Maar omdat het voor enig stukproductie en lage kosten geschikt is, wordt het het stempelen elleboogproces meestal gebruikt voor de productie van kleine partij en dikke muurelleboog. Het stempelen van elleboog is verdeeld in het koude stempelen en het hete stempelen. De het stempelen elleboog is hoofdzakelijk samengesteld uit het verbinden van delen, die een belangrijke rol in de ontwikkeling van dit product kunnen spelen. Het is geschikt voor high-rise en hoogwaterdrukgebouwen.
SS de Montage die van de Contactdooslas blad van elleboog het technische gegevens zoals stempelen hieronder:
DN | Buitendiameter | 90 graadelleboog | ||
Een reeks | B reeks | Lange straal | Korte straal | |
15 | 213 | 18 | 38 | - |
20 | 26.9 | 25 | 38 | - |
25 | 33.7 | 32 | 38 | 25 |
32 | 42.4 | 38 | 48 | 32 |
40 | 483 | 45 | 57 | 38 |
50 | 603 | 57 | 76 | 51 |
65 | 76.1(73) | 76 | 95 | 64 |
80 | 88.9 | 89 | 114 | 76 |
100 | 1143 | 108 | 152 | 2 |
125 | 139.7 | 133 | 190 | 127 |
150 | 1683 | 159 | 229 | 152 |
200 | 219.1 | 219 | 305 | 203 |
250 | 273 | 273 | 381 | 254 |
300 | 323.9 | 325 | 457 | 305 |
350 | 355.6 | 377 | 533 | 356 |
400 | 406.4 | 426 | 610 | 406 |
450 | 457 | 478 | 686 | 457 |
500 | 508 | 529 | 762 | 508 |
Specificatie:
Rang 1 | Rang 3 | Rang 4 | Rang 6 | Rang 7 | Rang 8 | |||||||
psi | MPa | psi | MPa | psi | MPa | psi | MPa | psi | MPa | psi | MPa | |
Treksterkte, min | 55000 | 380 | 65000 | 450 | 60000 | 415 | 60000 | 415 | 65000 | 450 | 100000 | 690 |
Opbrengststerkte, min | 30000 | 205 | 35000 | 240 | 35000 | 240 | 35000 | 240 | 35000 | 240 | 75000 | 515 |
Grootte: 40mm, 25mm, 200mm
Norm: DIN, BSP, ANSI
Gebruik: Vervoer de Olie van het Watergas
Verpakking: Standaardverpakking
Het stempelen van elleboog is een fundamenteel proces: eerst, las een veelhoekige dwarsdoorsnede van ringsshell of gesloten op beide einden van veelhoekige waaiervormige shell, wordt de interne druk toegepast, onder de actie van interne druk, draait de dwarsdoorsnede geleidelijk aan van veelhoek aan cirkel, en uiteindelijk wordt cirkelringsshell. Volgens de vereisten, cirkelrings kan shell in vier 90 graadellebogen of zes 60 graadellebogen of andere standaardellebogen worden gesneden. Dit proces is geschikt om eender welke standaard grote elleboog met de verhouding van de middendiameter van de elleboog aan de binnendiameter van de elleboog groter te maken dan 1,5, die een goede manier is om grote elleboog nu te maken.
a. Het plastic van de het pakketb.wove zak van de bellenzak Aangepaste pakket c.Pallet d.
Onze fabriek van de Staalvlakte heeft hoge capaciteit voor productie, is de levertijd 30 dagen voor kleine hoeveelheid, of als u haast voor dat bent, kunnen wij uw het verschepen datum schikken en ontmoeten.
