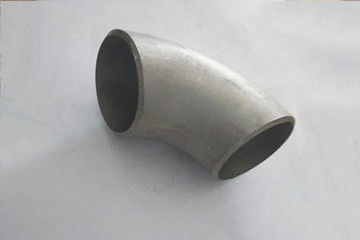

Productdetails:
|
| Productnaam: | Gelaste elleboog | Materiaal: | koolstofstaal |
|---|---|---|---|
| Grootte: | 1/2“ - 72 ', 1/2“ - 4 8“ | Verbinding: | Lassen |
| Toepassing: | Sluit Pijpen aan | Norm: | DIN, JIS, ANSI, ASME, GB |
| Markeren: | De Elleboog van DIN Buttweld,De Montage van Buttweld van het pijpenKoolstofstaal,DN50 de Montage van Koolstofstaalbuttweld |
||
De lassenelleboog moet in hete staat na verwerking worden gevormd. Omdat sommige ellebogen zullen worden verdraaid als zij niet behoorlijk worden behandeld, wat niet wordt toegestaan. Bovendien na het duwen van het hoofd, is de buitendiameter van het vooreind over het algemeen groot, wat door de het vormen matrijs moet worden gestalte gegeven.
De lassenelleboog die matrijs vormen is eigenlijk een pers, zou er een reeks van matrijs, twee halve cirkels, één omhoog en één moeten zijn neer. De buitendiameter na het vormen voldoet aan de groottevereisten van het afgewerkte product. De muurdikte wordt gecontroleerd volgens de materiële muurdikte. De tolerantie van de muurdikte van elleboog en pijp is hetzelfde, dat ± 12,5% is. Tijdens het duwen, zou de muurdikte niet in normale omstandigheden moeten veranderen, maar als de muur wegens hulpmiddelredenen zal worden verminderd, zou wat toelage aan de muurdikte moeten worden toegevoegd wanneer over het algemeen het opheffen. Bijvoorbeeld, wanneer de elleboog 8.18mm in muurdikte is, wordt de pijp van ongeveer 8.5mm over het algemeen opgeheven om over tolerantie te verhinderen toe te schrijven aan lokale diktevermindering tijdens het duwen.
De montage van de koolstofstaalbuis laste blad van elleboog het technische gegevens zoals hieronder:
| DN | Buitendiameter | Centrum om afmetingen te beëindigen | |
| Een Reeks | B Reeks | Lange straal | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76.1(73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114.3 | 108 | 63 |
| 125 | 139.7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323.9 | 325 | 189 |
| 350 | 355.6 | 377 | 221 |
| 400 | 406.4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
Grootte: 1/2“ - 72 ', 1/2“ - 4 8“
Norm: DIN, JIS, ANSI, ASME, GB
Toepassing: Sluit Pijpen aan
De gelaste elleboog, na het vormen, de buitendiameter en de muurdikte van de elleboog voldoen aan de vereisten. Daarna, wordt het het eindigen procédé uitgevoerd. Na schot die uithameren, wordt de oxydeschaal op de binnen en buitenoppervlakte van de elleboog verwijderd, en de twee einden zijn afgeschuind om lassen te vergemakkelijken. Na inspectie, van letters voorziend, schilderend, verpakkend en ander kunnen de processen, het de fabriek verlaten.
a. Het plastic van de het pakketb.wove zak van de bellenzak Aangepaste pakket c.Pallet d.
Onze fabriek van de Staalvlakte heeft hoge capaciteit voor productie, is de levertijd 25 dagen voor kleine hoeveelheid, of als u haast voor dat bent, kunnen wij uw het verschepen datum schikken en ontmoeten.
