Productdetails:
|

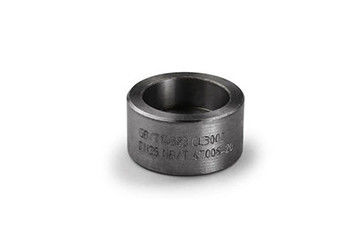

| Productnaam:: | Koolstofstaalcontactdoos gelaste pijp GLB | Norm:: | GB/ANSI /JIS/DIN |
|---|---|---|---|
| Materiaal:: | A3、 20#、 Q235、 Q345B | Voordeel:: | Corrosieweerstand, geen het schrapen |
| Toepassing:: | De petrochemische industrie | Toepassing: | Sluit Pijpen, olie aan |
| Markeren: | ISO 9001 Contactdooslas GLB,ANSI de Montage van de Contactdooslas |
||

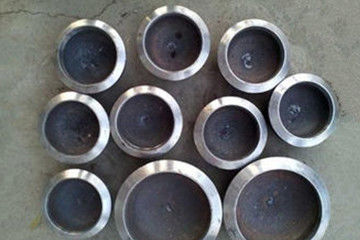

De pijp GLB is een pijpmontage wordt gebruikt om de pijpleiding te sluiten die. De vorm van blinde plaat is gelijkaardig, maar de blinde plaat kan voor het verzegelen worden verwijderd, terwijl de gelaste pijp GLB niet kan worden verwijderd. De pijp GLB omvat convexe pijp GLB, kegelshell, veranderlijke diametersectie, vlakke dekking en krimpt mondontwerp. De diameter, de grootte en de spanwijdte van pijp GLB zijn zeer groot, en zij worden wijd gebruikt in ons productie en leven. Klein GLB is geïnstalleerd op de kleine volumecontainer, en het het verzegelen effect kan worden gemaximaliseerd door GLB te gebruiken. Nochtans, moet men weten dat GLB van het kegelhoofd verschillend is wanneer het wordt gebruikt. Het hoofd behoort tot het kleine hoofd, en er is een groot verschil wanneer het wordt geïnstalleerd. Wanneer het installeren van middelgrote of op grote schaal pijpkappen, wordt de koude installatiemethode over het algemeen gebruikt, d.w.z., de methode van de verhardingsinstallatie direct wordt gebruikt. Nochtans, kan deze installatietechnologie niet voor kleinschalige hoofden worden gebruikt, omdat vaak, de kleinschalige hoofden herhaaldelijk moeten worden gedemonteerd, en een andere installatiemethode is nodig. Er zijn twee belangrijke processen voor de vervaardiging van Contactdoos gelaste pijp GLB: het hete spinnen en het hete stempelen.
Het principe van het hete spinnen is dat de temperatuur van metaalmateriaal omgekeerd evenredig aan zijn sterkte is. Met de verhoging van temperatuur, zal zijn sterkte verminderen. Het hete spinnen moet dit principe gebruiken om het vormen van de pijp GLB te realiseren zich. Gebruik het het verwarmen apparaat om de delen van het hoofd plaatselijk te verwarmen die moeten worden gesponnen. Wanneer de temperatuur een bepaalde waarde bereikt, begin te spinnen. Tijdens het spinnen, blijf de delen van het hoofd verwarmen die moeten worden misvormd tot het hoofd in vorm wordt gesponnen. Het het verwarmen procédé van het hete stempelen is volledig tegengesteld aan dat van het hete spinnen. Het hete stempelen verwarmt aan hierboven 900 ℃ in de oven en leidt dan tot de stempelmachine om te stempelen. Zijn temperatuur is een constant het koelen procédé, en de algemene specificatie vereist dat de definitieve dringende temperatuur hoger moet zijn dan 680 ℃. Omdat het moeilijk is te begrijpen en maatregel tijdens concrete verrichting, zijn er vaak wat over standaardvoorwaarden.
Norm: ANSI/ASME B16.11, GB/T14383-2008
Materiaal: koolstofstaal
Groottewaaier: DN6-DN100
Drukwaaier: 3000 pond, 6000 pond, 9000 pond
Oppervlaktebehandeling: anti-olie; anti-schildert
| Nominale Diameter | Diepte van Contactdoos | Afmeting van Contactdoos | Muurdikte | De Dikte van de Beëindigenmuur | |||||
| Cmin | Kmin | ||||||||
| DN | NPS | Jmin | d1 | 3000 pond | 6000 pond | 9000 pond | 3000 pond | 6000 pond | 3000 pond |
| Sch80 | Sch160 | XXS | Sch80 | Sch160 | XXS | ||||
| 6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 5.0 | 6.5 | - |
| 8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 5.0 | 6.5 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 5.0 | 6.5 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 6.5 | 8.0 | 11.0 |
| 20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 6.5 | 8.0 | 12.5 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 9.5 | 11.0 | 14.0 |
| 32 | 1.1/4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 9.5 | 11.0 | 14.0 |
| 40 | 1.1/2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 11.0 | 12.5 | 16.0 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 12.5 | 16.0 | 19.0 |
| 65 | 2.1/2 | 16 | 76.9 (73,8) | 7.7 | 12.5 | 16.0 | 19.0 | - | |
| 80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 19.0 | 22.0 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 22.0 | 28.5 | - |
Over het algemeen, worden de sferische kappen gebruikt voor drukvaten, die in hoge drukmateriaal of non-ferrometaalmateriaal van middel en hoge druk worden gebruikt. Er is een grote buigende spanning in scheef GLB, terwijl ellipsoïde GLB hoofdzakelijk membraanspanning is, zodat is het niet ideaal in techniektoepassing. Tijdens lassen, besteed aandacht aan de bescherming van de pijpglb oppervlakte, geschikt maak de las, het hittegetroffen gebied en de omringende lassenslakken, de spat en de verontreinigende stoffen schoon, en leid de inspectie van PT en oppervlakte het inleggen. Verhinder de oppervlakte van koolstofstaalhoofd botsing en kras. Verhinder direct contact met koolstofstaal en vermijd ijzer ionenverontreiniging. Vermijd gedwongen assemblagelassen. Het structurele ontwerp zal bovenmatige terughoudendheidsspanning verhinderen. De chloride ioneninhoud van water voor hydrostatische test zal niet meer dan 25mg/L zijn, en het zal op tijd na de test droog zijn.
1. Sanitair, niet-toxisch, is dit product groene bouwmaterialen, kan voor het zuivere systeem van de drinkwaterpijpleiding worden gebruikt.
2. Hittebestendig, onder de gespecificeerde ononderbroken die werkdruk op lange termijn, kan de watertemperatuur door de pijpleiding wordt vervoerd 95 ℃ bereiken.
3. De corrosieweerstand, geen het schrapen, kan pijp vermijden schrapend en belemmerend, bassin, de roestzorg van de badkuip gele vlek.
4. Hittebehoud en energie - de besparing, warmtegeleidingsvermogen is veel lager dan dat van metaal.
a. Het plastic van de het pakketb.wove zak van de bellenzak Aangepaste pakket c.Pallet d.
Onze fabriek heeft hoge capaciteit voor productie, is de levertijd 45days voor kleine hoeveelheid, of als u haast voor dat bent, kunnen wij uw het verschepen datum schikken en ontmoeten.
