Beschrijving
De koppeling is een soort het passen algemeen in industriële pijpleidingsverbinding wordt gebruikt, ook genoemd direct hoofd dat. De koppeling is een korte die pijp wordt gebruikt om twee pijpen aan te sluiten. Wegens zijn geschikt gebruik, wordt het wijd gebruikt op burgerlijke bouw, de industrie, landbouw en andere gebieden. Volgens zijn productieproces, kan de Koppeling in smeedstuk en afgietsel worden verdeeld.
Het afgietsel verwijst naar het smelten van de baar en het gieten van het in een vast het Koppelen model, dan koelend het. De klok en sponkoppeling is een pijpschakelaar na het smeedstuk van ronde staal of baar machinaal die wordt bewerkt die. Zijn verbindingsvorm is contactdooslassen. De staalpijp wordt opgenomen in de contactdoos voor lassen. De belangrijkste productienormen zijn ANSI/ASME B16.11 en GB/T 14383-2008.
De verscheidenheid van kraag omvat dubbele contactdooskraag en enige contactdooskraag. Onder hen, kan de dubbele contactdooskoppeling in gelijke diameter en verschillende diameter worden verdeeld. De dubbele contactdooskoppeling met verschillende diameter kan in concentrisch en zonderling worden verdeeld.
Specificatie
Norm: ASMEB16.11, GB/T14383-2008
Verbindingsmethode: Contactdooslassen
Specificaties: DN6~DN100
Kenmerk
Lange levensduur. Op de voorwaarde van geschatte temperatuur en druk, kan de Koppeling veilig meer dan 50 jaar worden gebruikt. Uitstekende corrosieweerstand. De koppeling kan zich tegen de corrosie van de meeste chemische producten verzetten, en kan de corrosie van hoog concentratiezuur en alkali met pH weerstaan waarde die zich van 1 tot 14 in een grote waaier uitstrekken.
Hoge stijfheid. wegens de toevoeging van glasvezel versterkte materialen, is de Koppeling niet gemakkelijk te misvormen. Hitte en isolatie. De maximum werkende temperatuur van de energy-saving Koppeling is 95 ℃, en het warmtegeleidingsvermogen van het product is slechts 1/200 van dat van de staalpijp, zodat heeft het betere thermische isolatieprestaties.
Toepassing
De het lassenkoppelingen worden van de roestvrij staalcontactdoos gemaakt van 304, 304L, 316, 316L en andere roestvrij staalmaterialen. De het lassenkoppelingen van de roestvrij staalcontactdoos zijn corrosiebestendige, op hoge temperatuur bestand, hoge druk bestand, sanitair en niet-toxisch, rekupereerbaar en geschikt voor corrosief vloeibaar vervoer (zoals zure en alkalivloeistof) en gemeentelijk watervoorziening en drainagesysteem.
De het lassenkoppeling van de roestvrij staalcontactdoos heeft uitstekende antischokweerstand en treksterkte, lichtgewicht en geschikte installatie en onderhoud. De koppeling wordt wijd gebruikt in de chemische industrie, chemische vezel, kleurstof, watervoorziening en drainage, voedsel, geneeskunde, behandeling van afvalwater, elektrolyse en andere industrieën wegens zijn unieke prestaties.
Technisch gegevensblad

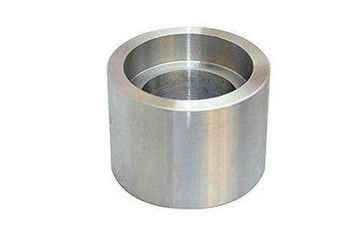

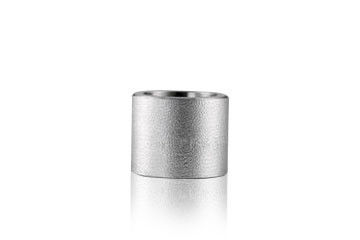

Roestvrij staalasme B16.11 Ss304 Pijp die technisch gegevensblad koppelen zoals hieronder:
| DN |
Grootte |
Droeg Diameter van Montage „D“ |
Contactdoosmuur dikte-C |
Het leggen van Lengte |
| 3000 |
6000 |
9000 |
| 3000 |
6000 |
9000 |
Ave. |
Miin. |
Ave. |
Miin. |
Ave. |
Miin. |
E |
F |
| 6 |
1/8“ |
6.1~7.6 |
32-4.8 |
|
3.18 |
3.18 |
3.96 |
3.43 |
|
|
6.5 |
16 |
| 8 |
1/4“ |
8.5-10 |
5.6~7.1 |
|
3.78 |
3.3 |
4.6 |
4.01 |
|
|
6.5 |
16 |
| 10 |
3/8“ |
11.8-13.3 |
8.4~9.9 |
|
4.01 |
3.5 |
5.03 |
4.37 |
|
|
6.5 |
17.5 |
| 15 |
1/2“ |
15-16.6 |
11-12.5 |
5.6~7.2 |
4.67 |
4.09 |
5.97 |
5.18 |
9.35 |
8.18 |
9.5 |
22.5 |
| 20 |
3/4“ |
20.2-21.7 |
14.8~16.3 |
10.3-11.8 |
4.9 |
4.27 |
6.96 |
6.04 |
9.78 |
8.56 |
9.5 |
24 |
| 25 |
1“ |
25.9~27.4 |
19.9~21.5 |
14.4~16 |
5.69 |
4.98 |
7.92 |
6.93 |
11.38 |
9.96 |
12.5 |
28.5 |
| 32 |
1.1/4“ |
34.3-35.8 |
28.7-30.2 |
22-23.5 |
6.07 |
5.28 |
7.92 |
6.93 |
12.14 |
10.62 |
12.5 |
30 |
| 40 |
1.1/2“ |
40.1-41.6 |
33.2~34.7 |
27.2-28.7 |
6.35 |
5.54 |
8.92 |
7.8 |
12.7 |
11.12 |
12.5 |
32 |
| 50 |
2“ |
51.7-53.3 |
42.1 ' 43,6 |
37.4~38.9 |
6.93 |
6.04 |
10.92 |
9.5 |
13.84 |
12.12 |
19 |
41 |
| 65 |
2.1/2“ |
61.2-64.2 |
|
|
8.76 |
7.67 |
|
|
|
|
19 |
43 |
| 80 |
3“ |
76.4~79.4 |
|
|
9.52 |
8.3 |
|
|
|
|
19 |
44.5 |
| 100 |
4“ |
100.7-103.8 |
|
|
10.69 |
9.35 |
|
|
|
|
19 |
48 |
Pakket
a. Het plastic van de het pakketb.wove zak van de bellenzak Aangepaste pakket c.Pallet d.
levertijd
Onze fabriek van de Staalvlakte heeft hoge capaciteit voor productie, is de levertijd 20 dagen voor kleine hoeveelheid, of als u haast voor dat bent, kunnen wij uw het verschepen datum schikken en ontmoeten.
