Roestvrij staal 316 van ASME B16.9 Duplex 3/4 Roestvrij staalkruis
Beschrijving
Het roestvrij staalkruis is een soort pijpmontage bij de tak van pijpleiding wordt gebruikt die. Voor de vervaardiging van kruis met naadloze buis, zijn er twee algemeen gebruikte processen: het hydraulische doen zwellen en het hete drukken.
Het roestvrij staalkruis keurt het proces om die na het verwarmen goed te drukken, die het tonnage van materiaal vermindert voor zich het materiële vormen wordt vereist. Het hete dringende kruis heeft breed aanpassingsvermogen aan materialen. Dit vormende proces wordt gewoonlijk gebruikt voor het kruis met grote diameter en dikke pijpmuur.
Specificatie
Materiaal: Roestvrij staal 304/316
Verbinding: Verbind snel met Slangweerhaak
Groottewaaier: 1“ aan 4“ en 25.4mm101.6mm
Het barsten Druk: 1/3 tot 25 psig (0,02 tot 1,7 bar)
Het werk Temperatuur: -10℉~400℉ (- 23℃~204℃)
Technisch gegevensblad
Roestvrij staal 316 van ASME B16.9 het Duplex 3/4 blad van Roestvrij staal dwars technische gegevens zoals hieronder:
| De Grootte van de Norminalpijp (duim) |
Buitendiameter |
Genter om te beëindigen |
| |
C |
M |
| 1/2 |
21.3 |
25.4 |
| 3/4 |
26.7 |
28.4 |
| 1 |
33.4 |
38.1 |
| 1 1/4 |
42.2 |
47.8 |
| 1 1/2 |
48.3 |
57.2 |
| 2 |
60.3 |
63.5 |
| 2 1/2 |
73 |
76.2 |
| 3 |
88.9 |
85.9 |
| 3 1/2 |
101.6 |
95.3 |
| 4 |
114.3 |
104.6 |
| 5 |
141.3 |
124 |
| 6 |
168.3 |
142.7 |
| 8 |
219.1 |
177.8 |
| 10 |
273.1 |
215.9 |
| 12 |
323.9 |
254 |
| 14 |
355.6 |
279.4 |
Kenmerk
Het roestvrij staalkruis wordt gevormd door hete te drukken. Pijp lege groter wordt dan de dwarsdiameter afgevlakt aan de grootte van de dwarsdiameter, en een gat wordt geopend bij het deel van de uitgerekte takpijp.
De buisspatie wordt verwarmd en in de het vormen zich matrijs verwarmd, en de matrijs voor het trekken van de takpijp is geïnstalleerd in de buisspatie.
Onder de actie van druk, wordt de buisspatie radiaal samengeperst. Tijdens radiale compressie, de metaalstromen aan de takpijp en vormen leidt een tak onder de spanning van de matrijs door buizen.
Het gehele proces wordt gevormd door de radiale compressie van pijpspatie en het uitrekkende proces van takpijp.
Het metaal van hete gedrukte dwarstakpijp wordt gecompenseerd door de radiale beweging van pijpspatie, zodat wordt het ook genoemd radiaal compensatieproces.
Toepassing
Het roestvrij staalkruis wordt wijd in binnen- en buitenland gebruikt in belangrijke elektrische centrales, de chemische industrie, de lichte industrie, metallurgie, stedelijke bouw, scheepsbouw, aardgastechniek, voedsel productie, papierfabricage, geneeskunde en andere industrieën.

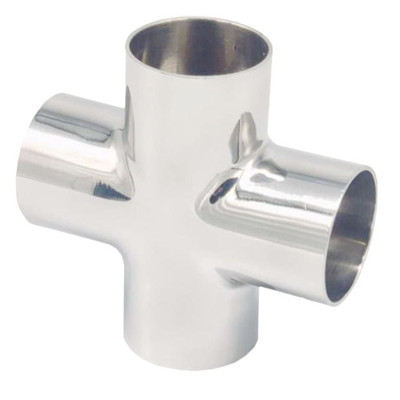

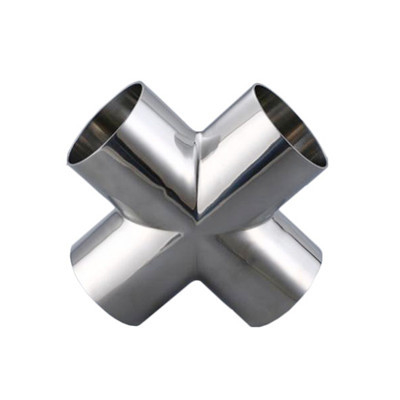

Productbeeld
