Productdetails:
|
Materiaal: | Koolstofstaal | Grootte: | 3/4“, 1/8 ' ~ 6 ' |
---|---|---|---|
Verbinding: | Lassen | Norm: | DIN, ANSI, ASTM, GB |
Toepassing: | De olie, Aardolie, sluit Pijpen aan | Verpakking: | houten geval, Zakken |
Hoog licht: | B16.5 Koolstofstaalwn Flens,SCH40 Koolstofstaalwn Flens,SCH80 Koolstofstaalwn Flens |

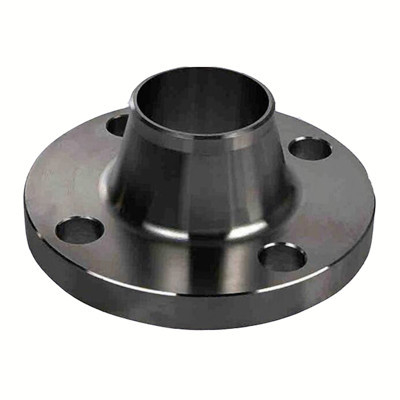

De koolstofstaalwn flens zal op zowel binnen als buitenlagen worden gelast. Het wordt over het algemeen gebruikt in middel en hoge drukpijpleidingen. De nominale druk van de pijpleiding is tussen 0,25 ~ 2.5MPa.
De koolstofstaalwn flens keurt concave convexe het verzegelen oppervlakteverbinding goed, en de installatie is complex, zodat zijn de loonkosten, de installatiemethode en de hulpmateriaalkosten vrij hoog.
Sterkte: 0.6-2.5MPA
Diameter: DN15-DN400
Materiaal: A105,16Mn, 20#
Norm: DIN, ASME, ASME B16.5
Van de het koolstofstaalwn flens van ASME/BS B16.5 SCH40 SCH80 ASTM A105 technisch de gegevensblad zoals hieronder:
DN | diameter | Verbindingsgrootte | Flensdikte | |||||
A | B | D | K | L | M | Th | C | |
15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 |
20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 |
25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 |
32 | 42.4 | 38 | 140 | 100 | 18 |
4 |
M16 | 18 |
40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 |
50 | 603 | 57 | 165 | 125 | 18 | 4 | M16 | 20 |
65 | 76.1 | 76 | 185 | 145 | 18 | 4 | M16 | 20 |
80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 20 |
100 | 114.3 | 108 | 220 | 180 | 18 | 8 | M16 | 22 |
125 | 139.7 | 133 | 250 | 210 | 18 | 8 | M16 | 22 |
150 | 168.3 | 159 | 285 | 240 | 22 | 8 | M20 | 24 |
200 | 219.1 | 219 | 340 | 295 | 22 | 8 | M20 | 24 |
250 | 273 | 273 | 395 | 350 | 22 | 12 | M20 | 26 |
De koolstofstaalwn flens is niet gemakkelijk te misvormen, heeft het goede verzegelen en wijd gebruikt. Het is geschikt voor pijpleidingen met grote schommeling van druk of temperatuur, op hoge temperatuur, hoge druk en lage temperatuurpijpleidingen, of voor de verbinding van pijpleidingen en kleppen groter dan 2.5MPa.
De koolstofstaalwn flens wordt hoofdzakelijk gebruikt in aardolie, de chemische industrie, scheepsbouw, apotheek, metallurgie, machines, voedsel en andere industrieën.
